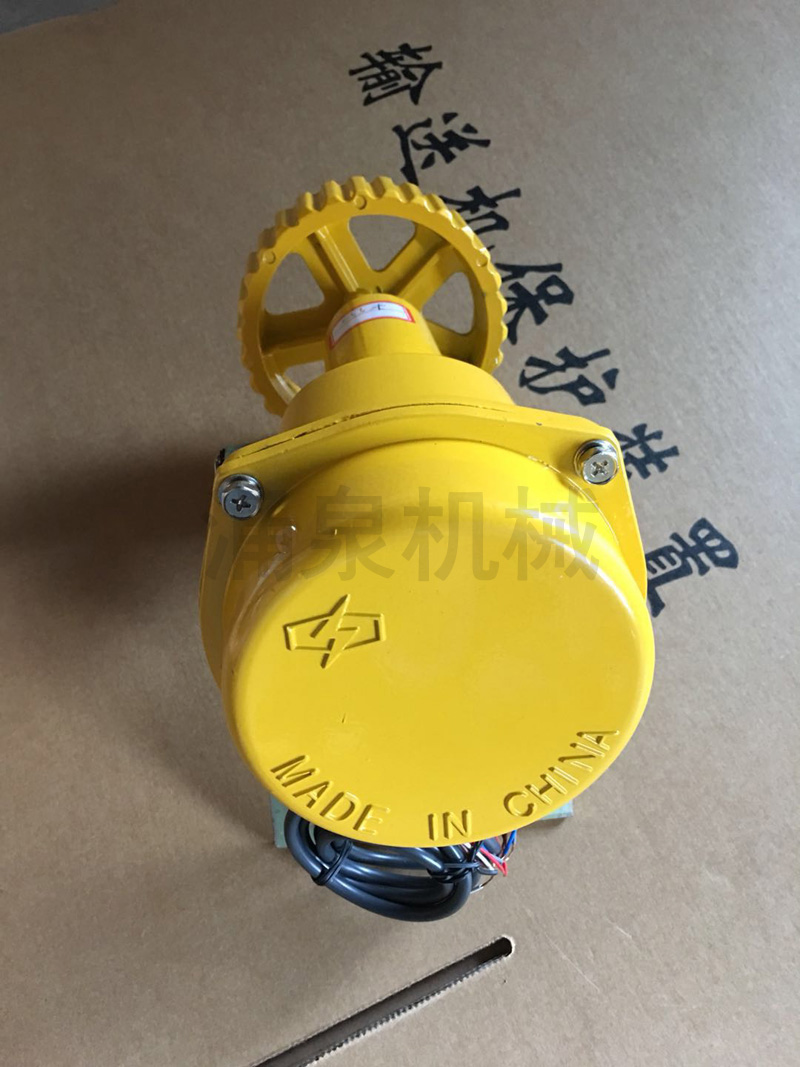

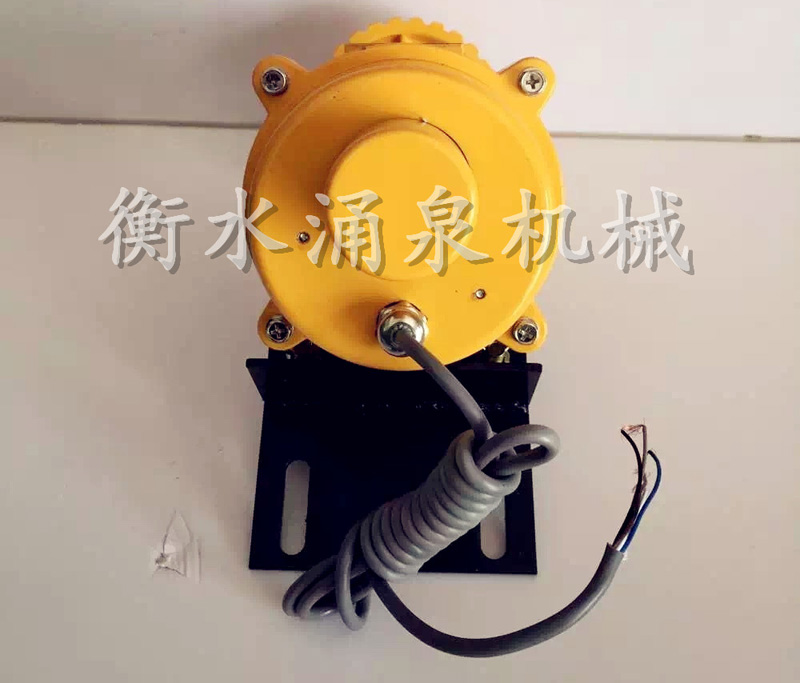

  • 速度检测器(打滑开关)

速度检测器(打滑开关)

所属分类:输送机保护开关
发布日期:2019-11-14
浏览:
咨询电话:
17603187989
分享此产品:


DH-III打滑检测器说明书



概述:

本机用于带式输送机运行中胶带与主动滚筒出现打滑(失速)故障,可防止由于打滑所造成的严重事故的发生。本机还可用于多条带式输送机的连锁启动和停机,低速抱闸或超速保护等,使现场操作简单化并提高了安全性。在钢铁、电力、煤矿及港口等有带式输送机的行业得到广泛的应用。

工作原理:

本套检测器允许在AC220V±10%50Hz的工作电压范围内使用,测速范围在20~999r/min输出状态,常闭型。当出轮(从动盘)随胶带机运行而带动内脉冲盘,在脉冲盘旋转时传感器的磁应信号输入到控制电路中去,经触发-放大-输出,然后再进行计数,其计数值与预置数比较,判断胶带的带速,即:正常速度、打滑速度、超速速度等等。同时,执行电路输出相应的开关信号,达到监测目的。带速可根据用户提供而定,请用户在订购时给予注明,带宽与检测器无关。



安装及使用:

先将固定支架焊在输送机的横梁上;再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求:

打滑检测器装置按胶带运行方向顺向放置,触轮距胶带边缘200-300mm。



结构特性:

本机由继电器、连接轴、触轮、支臂等构成。安装方便,使用安全。由于安装在回程胶带的上面,整机运行平稳,且避免了老式产品出故障时对胶带的损伤。

壳体采用铝合金铸造,表面采用静电喷塑涂覆工艺,漆膜均匀,附着力强。

整机防护等级高,可达IP65适宜恶劣条件下工作。



技术参数:

环境温度:-20℃~ +60℃;

相对湿度:不大于80%

触点数量:常开:1  常闭:1     六线继电器输出5A /220V

带速: 0.5~5.0米/秒

输出方式:干接点输出AC 380V  5A或DC 12-50V  5A,因输出为固态继电器,选购时应注明用于直流或交流条件。(适用于阻性或感性负载)

防护等级:IP65

接线方法:本机出厂自带6芯电缆,棕蓝为220V电源,白红为常闭,黑灰为常开。
