  • 防爆料流检测器

防爆料流检测器

所属分类:输送机防爆保护开关
发布日期:2019-11-14
浏览:
咨询电话:
17603187989
分享此产品:

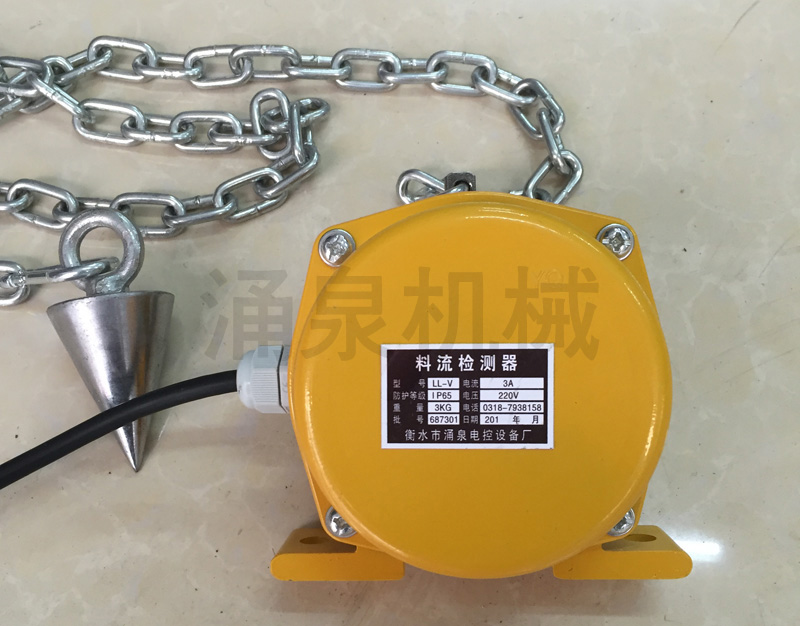

LL-I料流检测装置


概述:
●本机用于胶带运输机输送物料的检测、可发出有载运行信号。如有洒水装置连接,可实现对物料的自动洒水功能。

技术参数

1、使用环境条件:
●环境温度:-30℃~70℃

●相对湿度不大于85%

2、参数见下表

型号

动作角度

触点数量

触点容量

防护等级

重量


2常开

2常闭


LL-I

双向 20度

AC220V 3A

IP65

3KG


结构特点

●对于胶带较宽、带速较高时采用门式支架安装,见图;
●如胶带较窄、带速较低时可采用单臂式支架;
●采用链锤与物料接触,减少了物料对检测器的直接冲击,延长了使用寿命;
●拉参见图1,若选用单臂式支架,横梁在中间处断开,横梁与支臂交接处加一斜拉角钢。

安装调整
●采用门式支架安装时,将检测头固定于横梁上;
●链锤高度可视现场情况确定;
●本装置开关转换角度为20°,对有倾角的胶带机可适当调整安装角度;
●用于单臂式安装可参照门式安装方式;

工作原理

LL-I型料流检测装置采用下垂链球(或采用拍板式)与物料接触的检测方式。当胶带运送物料时,物料推动球并带摆臂向一侧偏移,若偏移角度大于20°时,内部开关启动,输出一组开关信号。

接线:本开关自带 红 蓝 绿 白四芯线缆,红蓝为一组常开,是轻度负载。白绿为一组常开,为重度负载。根据现场要求选择常开或常闭。
